Nanoalps® System SOIL ist ein umweltneutrales und ungiftiges Polymeradditiv, das minderwertige Erdbaumaterialien zu einem hochwertigen Baustoff verarbeitet. Das wasserlösliche Mittel verfestigt und stabilisiert Böden in Verbindung mit hydraulischen Bindemitteln.

Eigenschaften

  • Die Eigenschaften von System SOIL

    Einbau von Nanoalps® System SOIL
    Einbau von Nanoalps® System SOIL

    Durch Zugabe von Nanoalps® System SOIL können nicht nur minderwertige Straßen- Wege- und Flächenbaumaterialien verwendet werden, die bereits vor Ort existieren. Das Polymer-Additiv der Nanotechnologie verbessert die mittels hydraulischer Bindemittel gebundenen Konstruktionsmittel auch erheblich.

    Neben der Reduktion von Kosten für den Transport der Materialien sowie der Verbesserung der mechanischen und chemischen Eigenschaften, werden sogar verseuchte Böden gesäubert.

    Nach mehreren Jahren mit Nanoalps® System SOIL
    Nach mehreren Jahren mit Nanoalps® System SOIL
    Nach mehreren Jahren ohne Nanoalps® System SOIL
    Nach mehreren Jahren ohne Nanoalps® System SOIL

  • Überblick der Eigenschaften

    • Verfestigung, Stabilisierung, Ertüchtigung von Straßenkörper oder Tragschichten (Straßen-Neubau und Straßensanierung
    • Inertisierung und Immobilisierung von verseuchten Böden
    • Abbinden mit Süß- und Salzwasser möglich und Verbesserung des Abbindens bei organischen Böden (Erde, Lehm, Ton)
    • Reduzierung der Material- und Transportkosten um bis zu 30% durch Verwendung von vor Ort lagernden Erdmaterialien und Verzicht auf Abtransport von MaterialVerbesserung der Elastizität und Druckfestigkeit von Erdbaumaterialien
    • Gute Frost- / Taubeständigkeit
    • Verringerung des Wasseraufnahmevermögens
    • Stabilisierung der Straßenböschungen
    • Erhebliche Reduzierung der Bauzeit durch schnellen Abbindevorgang und schnellere Bauweise
    • Straße oft bereits nach 24 Stunden befahrbar
    • Bei Bedarf einsetzbar auch ohne Asphalt
    • Inertisierung und Immobilisierung von verseuchten Böden
    • Auch bei sehr niedrigen Temperaturen einsetzbar

Einsatzgebiete

Die Einsatzgebiete von System SOIL

Nanoalps® System SOIL ist einsetzbar auch mit verunreinigten Erdmaterialien, die mittels hydraulischer Bindemittel gebunden werden und immobilisiert so Schadstoffe. Zudem eignet es sich für folgende Einsatzbereiche:

  • Unterbau für Landstraßen, Bundesstraßen und Autobahnen
  • Parkplätze, Fahrradwege und Fußgängerwege
  • Forstwege, Landwege und Skigebiete
  • Aufstandsflächen für Fundamente und Baustellenzufahrten
  • Naturschutzgebiete und Naturparks
  • Tiefgründige Bankette durch Vermeidung von Gleitkreisen
  • Lagerflächen und Containerstandplätze
  • Hafenanlagen und Flughäfen
  • Dämme, Deiche sowie Wasserrückhaltebecken

Technik

  • Kompakteres Bodengefüge

    Mikroskopische Aufnahmen verdeutlichen das kompaktere Gefüge bei Verwendung von Nanoalps® System SOIL.

    Ohne Nanoalps® System SOIL
    Ohne Nanoalps® System SOIL
    Mit Nanoalps® System SOIL
    Mit Nanoalps® System SOIL

  • Technische Eigenschaften

    Flexibilität:

    Spaltzugfestigkeit von 0,5 -2,0 mPa einstellbar

    Festigkeit:

    einaxiale Druckfestigkeit von 1,0 N/mm² – 10,0 N/mm² einstellbar

    Frostbeständigkeit:

    je nach Anforderung und Material

    Druckfestigkeit:

    100 MN/m² EV2 – 250 MN/m² EV2 einstellbar

    Download technisches Datenblatt

    Download technisches Datenblatt

    Klicken Sie hier oder auf das Bild um das technische Datenblatt zu Nanoalps® System SOIL herunter zu laden.

Aufbau

Reduzierung der Baukosten und Materialkosten

Wird Nanoalps® System SOIL beigemischt, werden Schichten verkleinert und Kosten eingespart (Neubau und Sanierung).

Für detaillierte Informationen zu Kosten und auf ihre Bedürfnisse abgestimmte Vorschläge, kontaktieren Sie bitte: info(at)nanoalps.com oder +39 0474 544 500.

  • Aufbau mit Nanoalps® System SOIL
    Aufbau mit Nanoalps® System SOIL
    1. 3 cm Asphalt-Deckschicht
    2. 6 cm Asphalt-Bindeschicht
    3. 25-30 cm Trag- und Frostschutzschicht mit Nanoalps® System SOIL
    4. Naturboden
  • Aufbau ohne Nanoalps® System SOIL
    Aufbau ohne Nanoalps® System SOIL

    Ohne die verbessernden Eigenschaften des Polymeradditivs werden mehr Materialien und Schichten benötigt.

    1. 3 cm Asphalt-Deckschicht
    2. 6 cm Asphalt-Bindeschicht
    3. 10 cm Asphalt-Tragschicht
    4. 8 cm Stabilisierungsschicht
    5. 40-70 cm Trag-/Frostschutz
    6. Naturboden

Verarbeitung

Verarbeitungshinweis - Neubau

Nanoalps® System SOIL bei Neubau wird mittels des Mixed-in-Place Verfahrens eingebaut

1. Ausgangssituation: Unbearbeitete Straße
1. Ausgangssituation: Unbearbeitete Straße
2. Abtragen des Bodens und Herstellung des Planums
2. Abtragen des Bodens und Herstellung des Planums
3. Auftragen des Bindemittels durch Bindemittelstreuwagen
3. Auftragen des Bindemittels durch Bindemittelstreuwagen
4. Stabilisierung des vor Ort verfügbaren Bodens unter Zugabe von Nanoalps® System SOIL
4. Stabilisierung des vor Ort verfügbaren Bodens unter Zugabe von Nanoalps® System SOIL
5. Verdichtung der behandelten und verbesserten Schicht
5. Verdichtung der behandelten und verbesserten Schicht

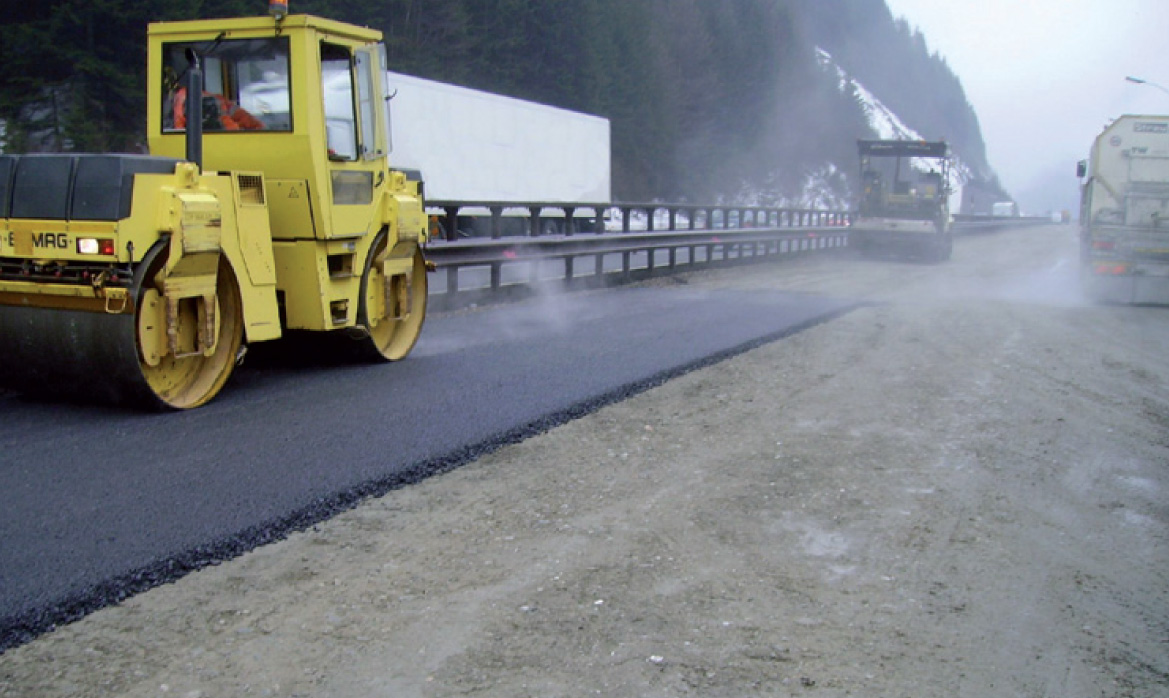

6. Bei Bedarf Auftrag von Asphalt
6. Bei Bedarf Auftrag von Asphalt

Verarbeitungshinweis - Sanierung

Nanoalps® System SOIL bei Sanierung wird mittels des Mixed-in-Place Verfahrens eingebaut

1. Abbau Asphaltschicht mittels Asphaltfräse
1. Abbau Asphaltschicht mittels Asphaltfräse
2. Herstellung und Ausgleich des Planums
2. Herstellung und Ausgleich des Planums
3. Auftragen des Bindemittels durch Bindemittelstreuwagen
3. Auftragen des Bindemittels durch Bindemittelstreuwagen

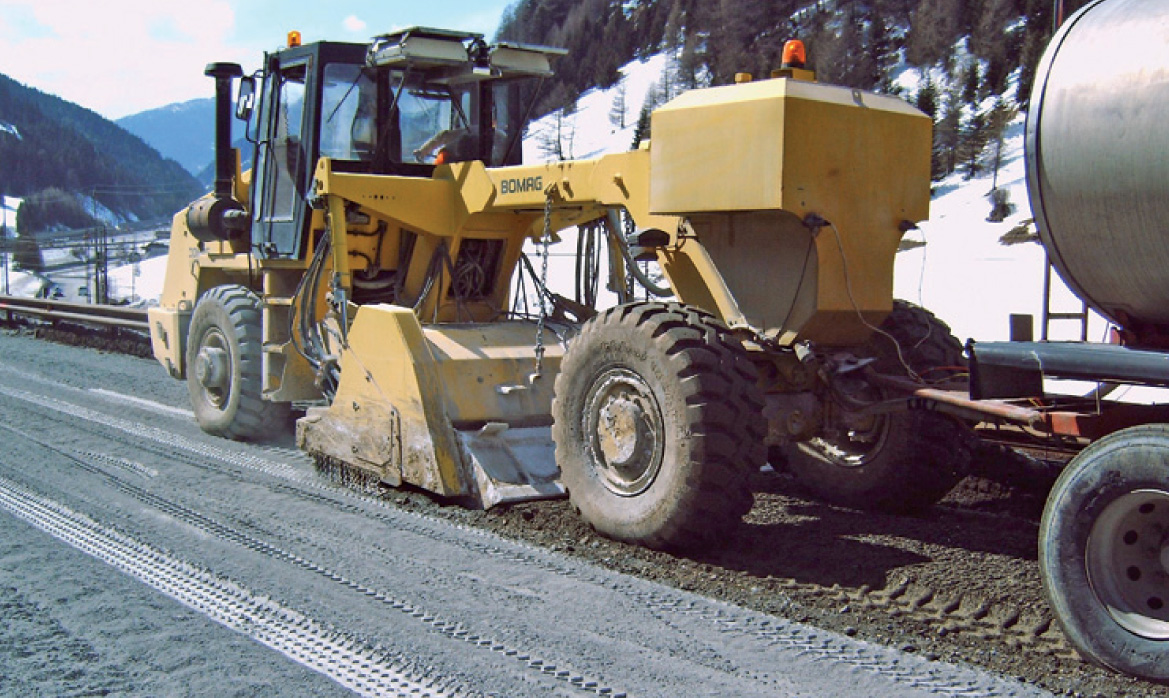

4. Stabilisierung des vor Ort verfügbaren Bodens unter Zugabe von Nanoalps® System SOIL
4. Stabilisierung des vor Ort verfügbaren Bodens unter Zugabe von Nanoalps® System SOIL
5. Verdichtung der behandelten und verbesserten Schicht
5. Verdichtung der behandelten und verbesserten Schicht
6. Bei Bedarf Auftrag von Asphalt
6. Bei Bedarf Auftrag von Asphalt

System SOIL - Die innovative Bodenstabilisierung
